傾斜管 SLANTING PIPES
傾斜管之結構改良 新型第136639號專利
傾斜管-中國專利
實績表-傾斜管 |
 |
|
 |
 傾斜管規格: |
單位:mm |
規格/型式 |
管徑 |
A |
B |
I |
W |
H |
L |
管排 |
板厚 |
材質 |
HCA-52 |
50 |
50 |
50 |
600 |
500 |
520 |
2500 |
10 |
0.6 / 0.8 / 1.0 |
ABS |
HCA-75 |
50 |
50 |
50 |
860 |
500 |
750 |
2500 |
10 |
0.8 / 1.0 |
ABS |
|
|
傾斜管SLANTINGPIPES |
池底Thebottomofpond |
|
|
|
傾斜管可加速沈澱減少沈澱池所佔用之土地面積 |
 |
如A圖深度H的沉澱池，水面的顆粒需經深度H的距離沉澱降，但是同樣深度的沉澱池，如B圖設置隔板，只需沉降h的距離，
可以縮小h/H倍的沈澱時間。
換句話說將斜線部份視為一個獨立的沉澱池，這就是增加沉降面積，等於增加H/h倍的沉澱池，而提高H/h倍的能力，傾斜管的H/h是5左 右，和連續沉澱池的原理相同。 |
|
|
 整流作用
因為流路的細分，使原水的水流在管內成為層流，因此能得到接近理想的
沉澱效果，普通一般以雷諾數表示水流狀態，雷諾數2，000以下時是屬層流，
而傾斜管的雷諾數很低，通常流速是30~100。 |
|

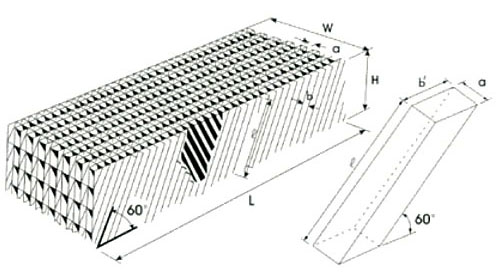

| 傾斜管的構造 |
 |

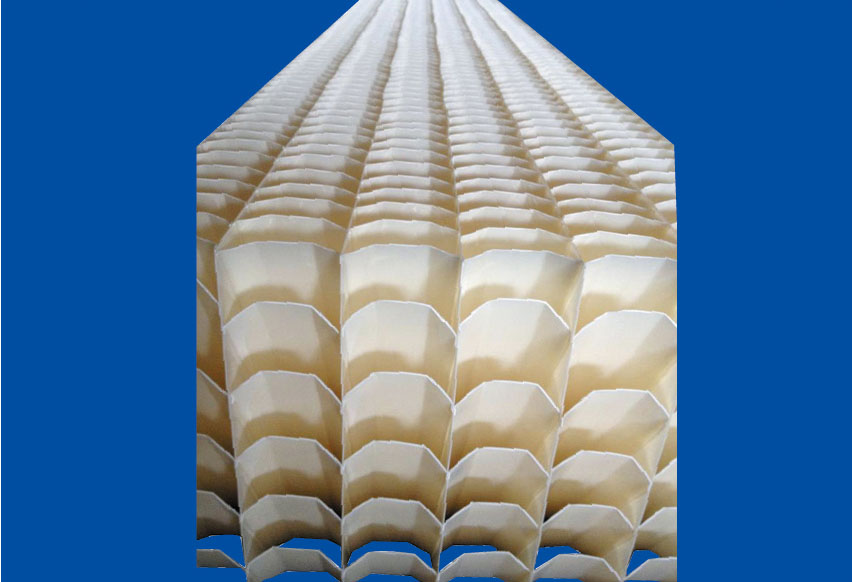

傾斜管只需把單體傾斜管模體設置於沉澱池內即可發揮其功能。傾斜管模體
是將與水平成60度的傾斜角管連結，與鄰管互相成為反方向的傾斜排列而組合
的交叉(crisscross)構造，一個模體的形狀成為長 方體標準，管徑係50mm。 |
|
| |
1.優良的水質-水淨化
由於「整流作用」和「二次混凝效果」，
能確實的捕捉不容易沉澱的膠羽，
在各種沉澱設施之中經傾斜管處理過的
水質可說是最優良的，
並可節省混凝劑的消秏。 |
|
2.強度高
雖然用厚度1mm以下的ABS板構造，
因為是複合構架結構，所以重量既輕又強，並可承受500公斤以上的重量。 |
|
3.安裝容易
安裝作業簡易，
安裝時祗須放在支撐架上即可。 |
|
4.維護方便
傾斜管模體僅有一層，構造上既無曲折且管壁光滑，因此維護非常方便。
|
5.外觀優美
沒有吊樑架等障礙物與傾斜板不同， 因此從沉澱表面視水質容易，
而且外觀優美。 |
6.可採用任收集污泥設施
因池底沒有障礙物，因此可自由的選擇收集污泥方向，收集污泥機，水中式刮泥機，輸送帶等任何收集污泥設施均可安裝，另傾斜管模體下面的空間很寬又大，因此檢查維護均非常容易。
|
|
7.不受外來因素影響
在傾斜管內進行沉澱，因此不受密集流等外來因素的影響又傾斜管模體在水中因此沒有雪害。 |
8.任何形狀的沉澱池均可裝置
橫流式沉澱池、圓型、方型沉澱池，
任何形狀的沉澱池均可安裝。 |
|
傾斜管實績表-台灣地區
|
| 使 用 單 位 |
品 名 |
數 量 |
日 期 |
| 直潭場前處理設備更新工程 |
傾斜管ABS製 HCA-60.65/0.8t (H606.5mm) |
4976 m2 |
95.12.30 |

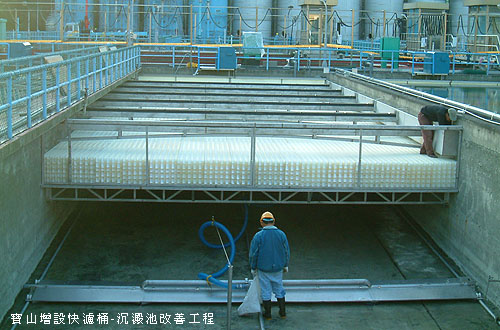

寶山增設快濾桶
-沉澱池改善工程 |
傾斜管ABS製 HCA-52/1 |
1440 m2 |
96.01.11 |
長興場水安
一期沉澱池傾斜管增設工程 |
傾斜管ABS製 HCA-55/0.8t (H550mm) |
2647 m2 |
96.07.30 |
台東水母系統~
水母淨水場廢水處理及快濾池等相關設備改善工程 |
傾斜管ABS製 HCA-52/1t |
66 m2 |
96.11.16 |
烏山頭場
三期沈澱池傾斜管更換工程 |
傾斜管ABS製 HCA-75/1.0t
(H750×L3000mm) |
672 m2 |
97.02.29 |
公館場7號
沉澱池傾斜管更新工程 |
傾斜管ABS製 HCA-61.5/0.8t (H615mm) |
576 m2 |
97.05.16 |
豐原淨水場
二場四萬噸清水池重建工程 |
傾斜管ABS製 HCA-75/1.0t? (H750mm) |
497 m2 |
97.05.30 |
豐原淨水場
- 一場三期沉澱池傾斜管改善工程 |
傾斜管ABS製 HCA-65/0.8t (H650mm) |
481 m2 |
97.06.11 |
大陸地區
| 使 用 單 位 |
| 富 士 康 .日 月 光 .台 塑 |
以上僅列出較具代表性之實績供參考 |
| |
