♦主要性能及結構:

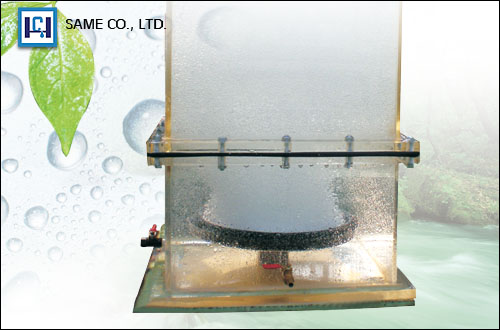

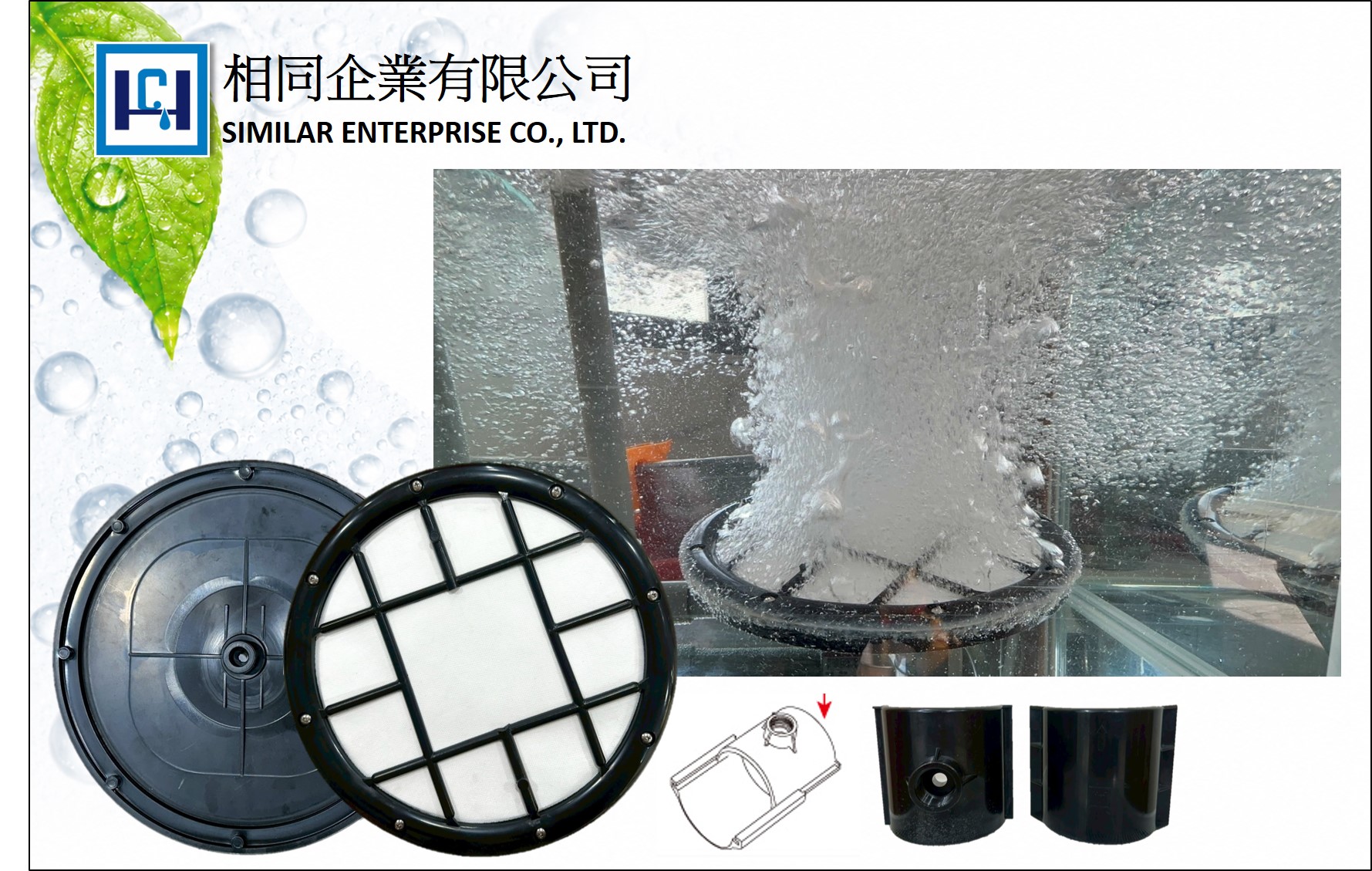

本設備採用疏水性高分子長纖薄膜作為散氣盤面,並經特殊表面光滑處理。膜面具備超微細孔洞(約0.05μm,肉眼不可見),盤面有超過6,000個透氣孔,可均勻產生放射狀極細氣泡,有效提升氧氣轉移效率。系統設計具備低風壓損特性,操作壓損小於 200 mmAq(水柱)。
由於採用特殊薄膜結構,無須額外加裝逆止閥,並具備極低的水回滲風險,安裝與後續維護更為簡便。
本產品同時展現優異的機械強度,透氣膜經測試具備超過10 kg/25 mm 的抗張強度與低於 20% 的延伸率,特別適用於水深較深的曝氣環境,在耐用性與性能上表現出色。
⚠️ 注意事項:由於盤面孔洞極為細小,設備安裝時須確保管線內部乾淨無雜質,以避免孔洞堵塞,影響使用效能。
♦產品特點:
盤面為高分子薄膜、性能好(可在90℃環境中長期使用)、耐老化、抗紫外線、穩定性和輕質、透氣性好、耐腐蝕、耐酸,鹼性強,風壓損失低。
♦高傳氧效率:

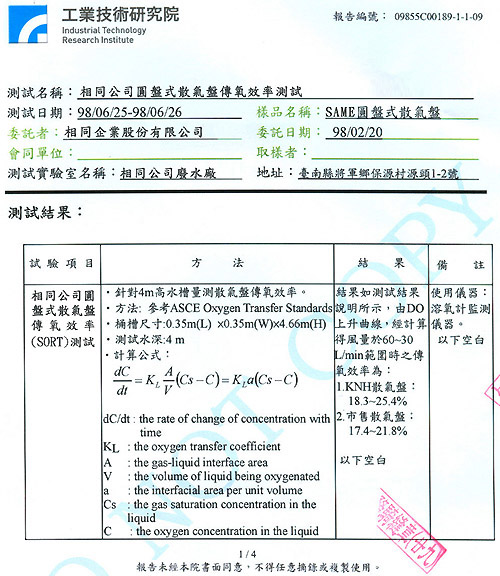

當空氣通過散氣盤時,超過6000個細小孔隙均勻的分布在散氣盤膜片上,並且不斷地產生0.05μ粒徑之細小氣泡,大大地增加空氣與水接觸面積,經工研院能環所實際檢測能有效地提高空氣在水中傳氧效率到達26﹪以上。

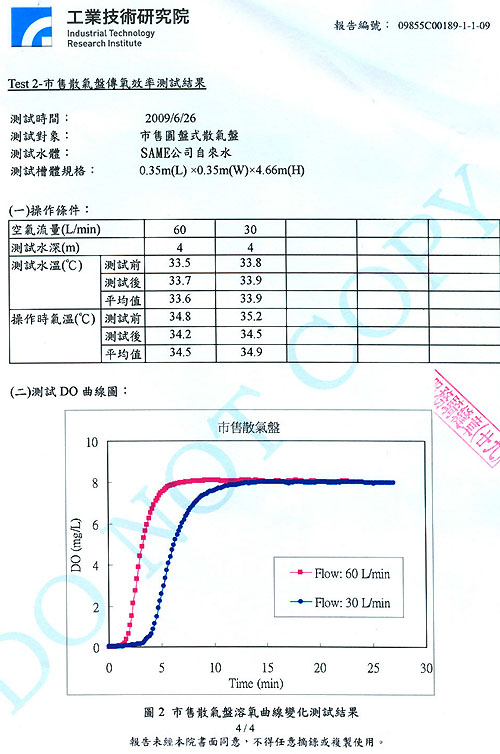

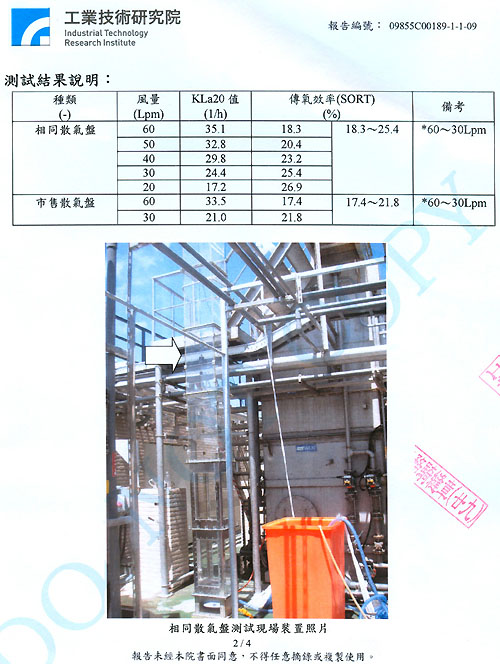

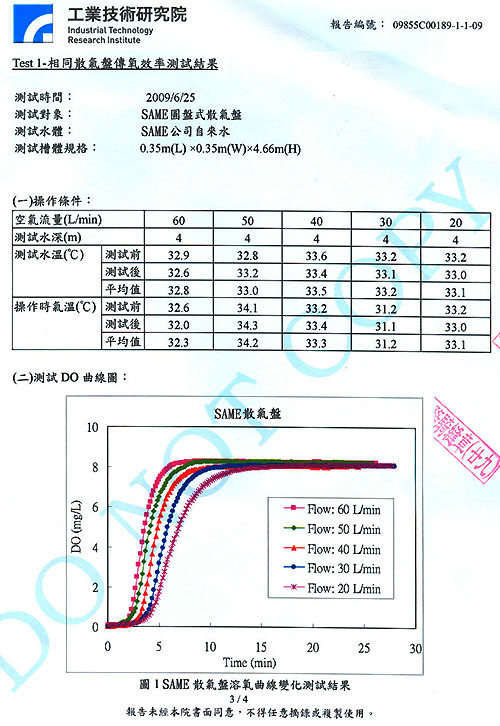

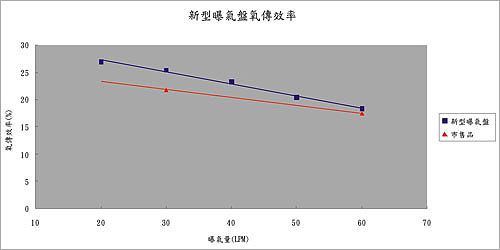

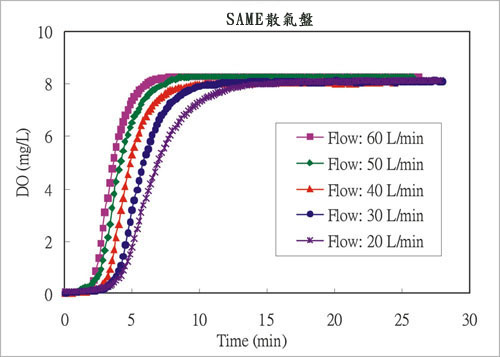

♦傳氧效率表:
散氣盤 |
風量 |
KLa20值 |
傳氧效率(SORT) |
備考 |
|
相同散氣盤 |
60 |
35.1 |
18.3 |
18.3~25.4 |
*60~30Lpm |
50 |
32.8 |
20.4 |
|
|
|
40 |
29.8 |
23.2 |
|
|
|
30 |
24.4 |
25.4 |
|
|
|
20 |
17.2 |
26.9 |
|
|
|
市售散氣盤 |
60 |
33.5 |
17.4 |
17.4~21.8 |
*60~30Lpm |
30 |
21.0 |
21.8 |
規格/型式 |
規格/型式 |
材質 |
|
直徑 |
ψ300mm |
基座 |
ABS |
接頭 |
ψ3/4〞NPT |
透氣膜 |
高分子纖維 |
曝氣量 |
0.01~0.10 m3/min |
拉力 |
>10kgf/25cm |
|
|
伸長率 |
<20% |
|
|
基重 |
170±15g/m2 |
|
|
厚度 |
0.85±0.05mm |
