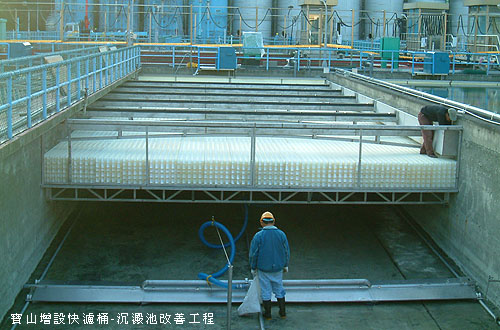

♦ 工程實例

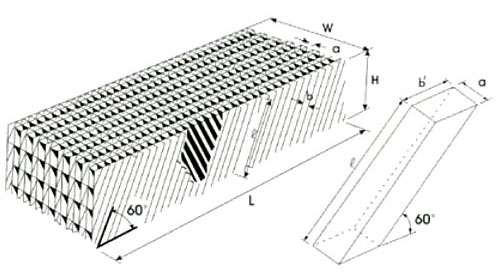

♦ 傾斜管規格: (單位:mm)

【以上數據僅供參考】

傾斜管

池底

♦ 傾斜管可加速沈澱減少沈澱池所佔用之土地面積70-80%

圖A傳統沉澱池中，顆粒需在水流通過沉澱池的停留時間內完成沉降，其沉降效率受池深及表面負荷影響。

圖B設置傾斜管後，沉澱區被分割成多個淺層沉降單元，使顆粒沉降距離由H降低至h，縮短沉降路徑並提高沉降效率。

將每個傾斜管單元視為獨立沉澱單元，其有效沉降面積相當於增加H/h倍，因此在相同水質條件下，可提高沉澱池的處理能力。

一般傾斜管模組高度約為520 mm，而傳統沉澱池有效深度約為2.5 m，H/h約為5，因此可達約5倍的有效沉降面積提升，其原理與淺層沉澱理論相同。

♦ 整流作用
因為流路的細分，使原水的水流在管內成為層流，因此能得到接近理想的沉澱效果，普通一般以雷諾數表示水流狀態，雷諾數2,000以下時是屬層流，而傾斜管的雷諾數通常<100。

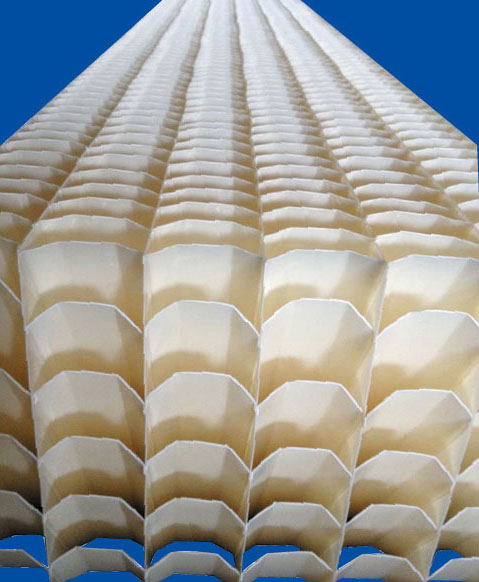

♦ 傾斜管的構造

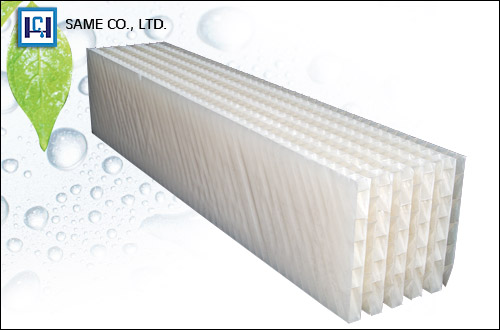

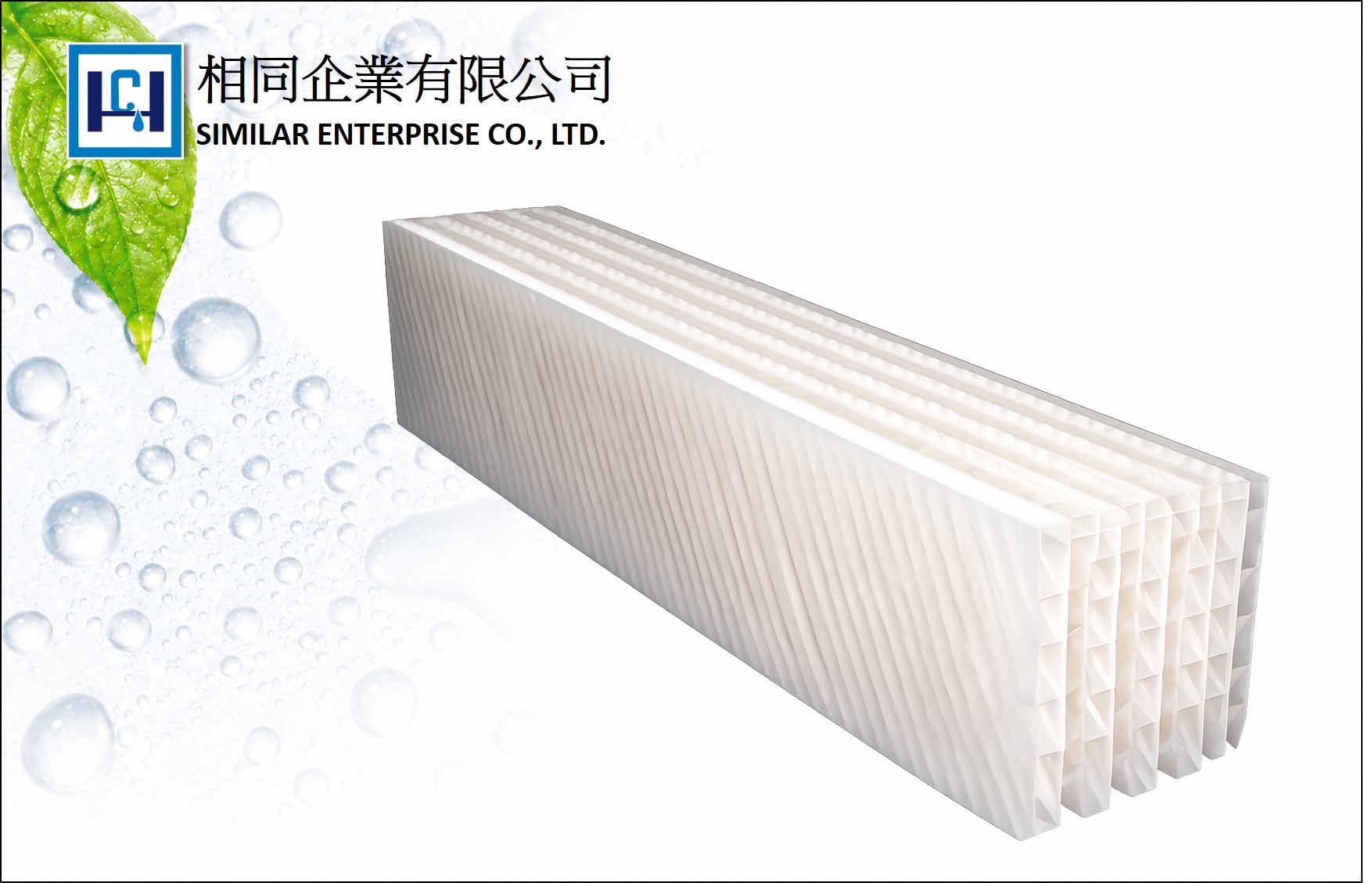

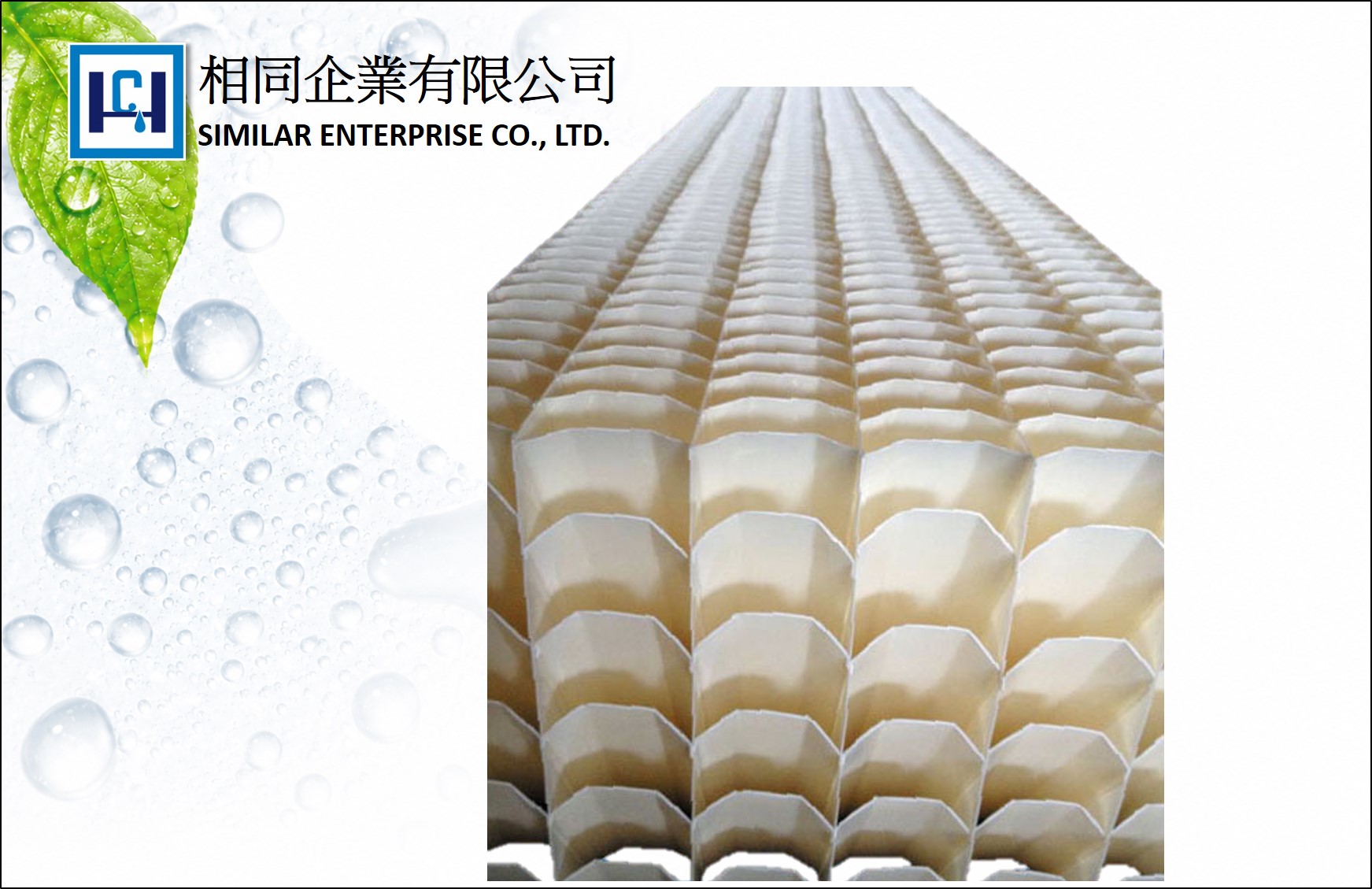

傾斜管模體是將與水平成60度的傾斜角管連結，與鄰管互相成為反方向的傾斜排列而組合的交叉(crisscross)構造，一個模體的形狀為標準長方體，管徑為50mm。

♦ 特性及優點 :

1.優良的水質-水淨化

由於「整流作用」和「二次混凝效果」，能確實的捕捉不容易沉澱的膠羽，在各種沉澱設施之中經傾斜管處理過的水質可說是最優良的，並可節省混凝劑的消秏。

2.強度高
雖然用厚度1mm以下的ABS板構造，因為是複合構架結構，所以重量既輕但結構強度夠強，經實測可承受500公斤以上的重量。

3.安裝容易

安裝作業簡易，安裝時只須放在支撐架上即可。

4.維護方便
傾斜管模體僅有一層，構造上既無曲折且管壁光滑，因此維護非常方便。

5.外觀優美
沒有吊樑架等障礙物，因此從沉澱池表面視水質容易，而且外觀優美。

6.可採用任收集污泥設施

池底沒有障礙物，因此可自由的選擇收集污泥的方向。收集污泥機、水中式刮泥機、輸送帶等任何收集污泥設施均可安裝。

另傾斜管下面的空間寬且大，因此檢查維護均非常容易。

7.不受外來因素影響
沉澱作用於傾斜管內進行，因此不受密集流等外來因素的影響，又傾斜管模體在水中因此沒有雪害。

8.任何形狀的沉澱池均可裝置

橫流式沉澱池、圓型、方型沉澱池，任何形狀的沉澱池均可安裝。


♦ 傾斜管實績表-台灣地區

※以上僅列具代表性之實績

♦ 大陸地區

以上僅列出較具代表性之實績供參考
